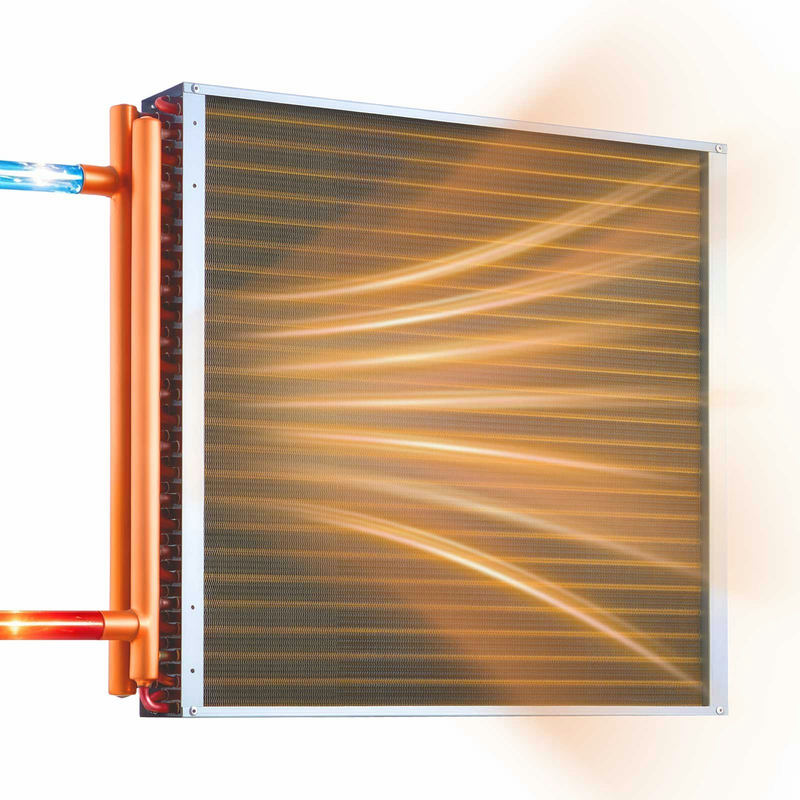

Ūdens–gaisa siltummainis C24×24, 610 × 610 mm

Energoefektīva izvēle apkurei un dzesēšanai

Šis ūdens–gaisa siltummainis ir paredzēts lietošanai apkures un dzesēšanas sistēmās, kur svarīga ir siltuma pārnese. Tas darbojas kā HVAC sistēmu komponents dažādos pielietojumos.

Augsta siltumapmaiņa

Siltummainis apvieno vara caurules un alumīnija ribas, lai uzlabotu siltumvadītspēju un siltuma nodošanu. Norādītā sildīšanas jauda sasniedz līdz 225k BTU/h.

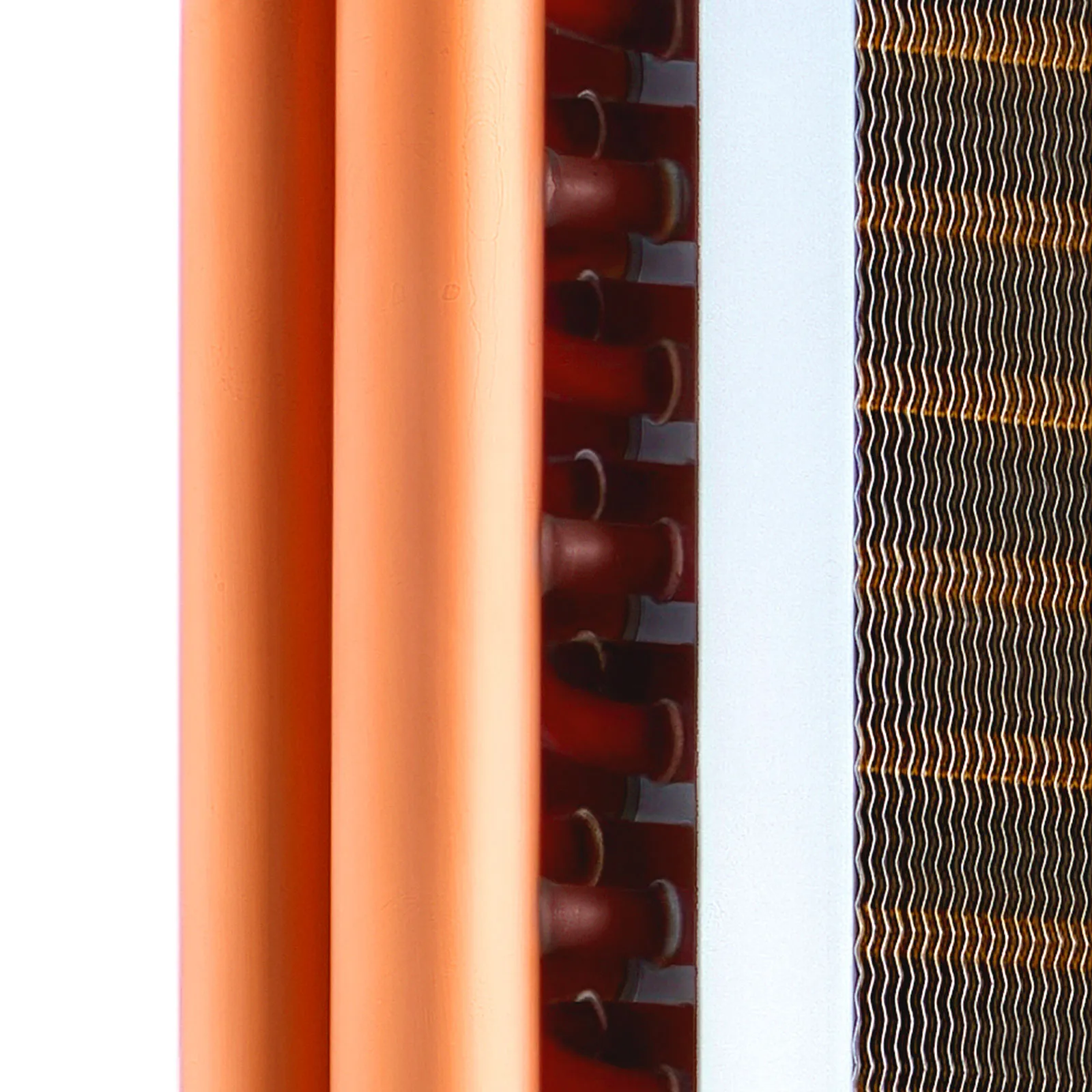

Vara caurules

Iekšējā siltuma pārnese balstās uz tīra vara caurulēm, kas aprakstītas kā bezšuvju konstrukcija. Tās paredzētas ilgstošai lietošanai un palīdz izturēt augstu temperatūru un spiedienu.

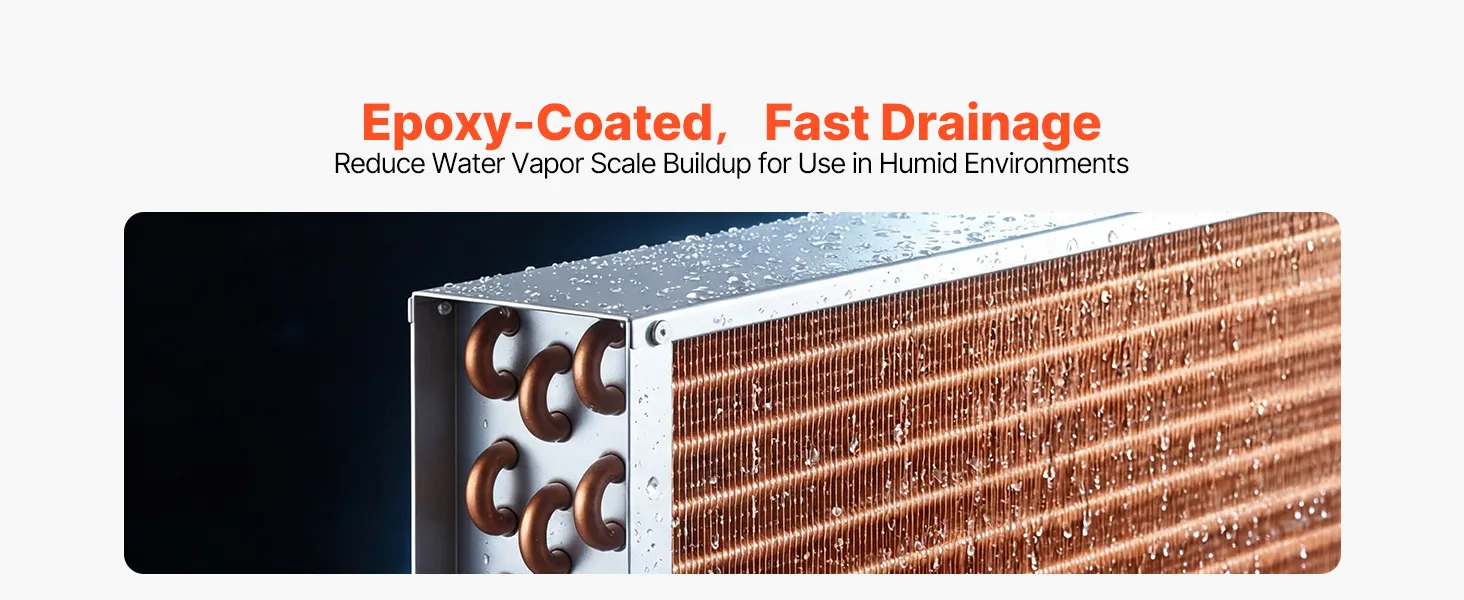

Alumīnija ribas

Siltummaiņa virsmu veido augstas cietības alumīnija ribas ar epoksīda pārklājumu. Šāds risinājums palīdz samazināt nosēdumu veidošanos un atbalsta stabilu darbību.

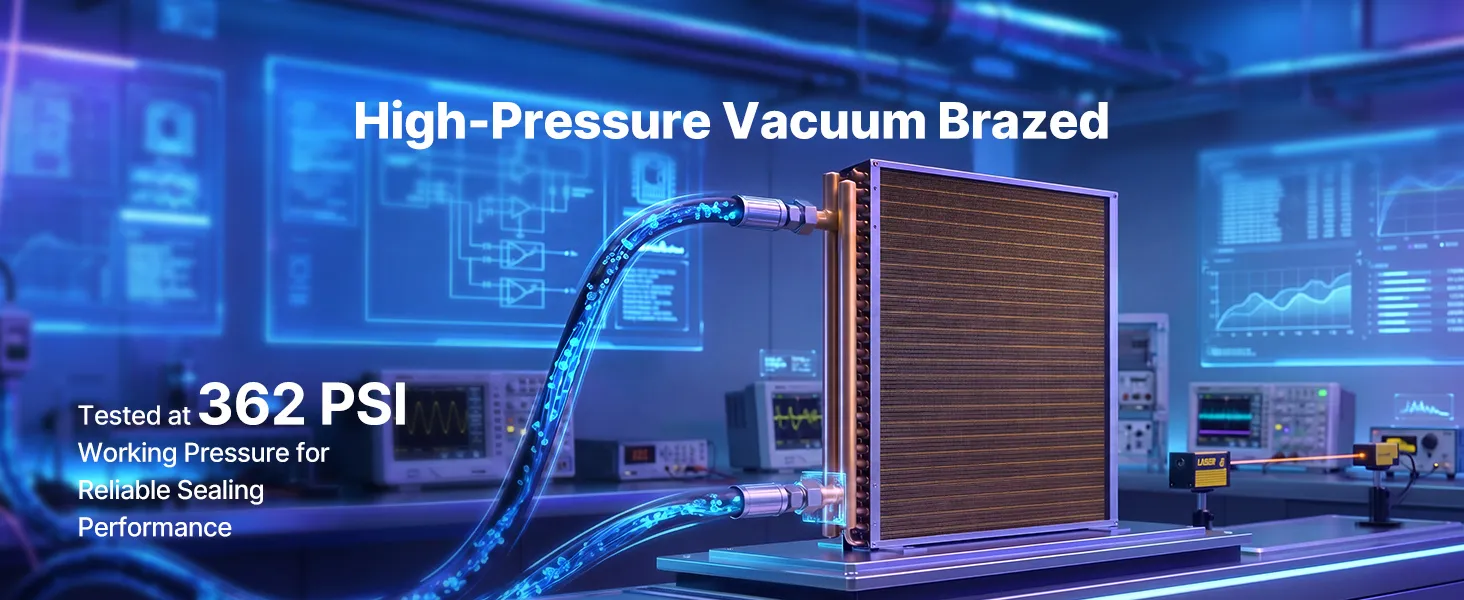

Blīva un hermētiska konstrukcija

Modelis ir veidots kā hermētisks HVAC siltummainis ar vakuuma cietlodēšanu un pārbaudi pret noplūdēm. Tas paredzēts uzticamai darbībai un ilgākam kalpošanas laikam.

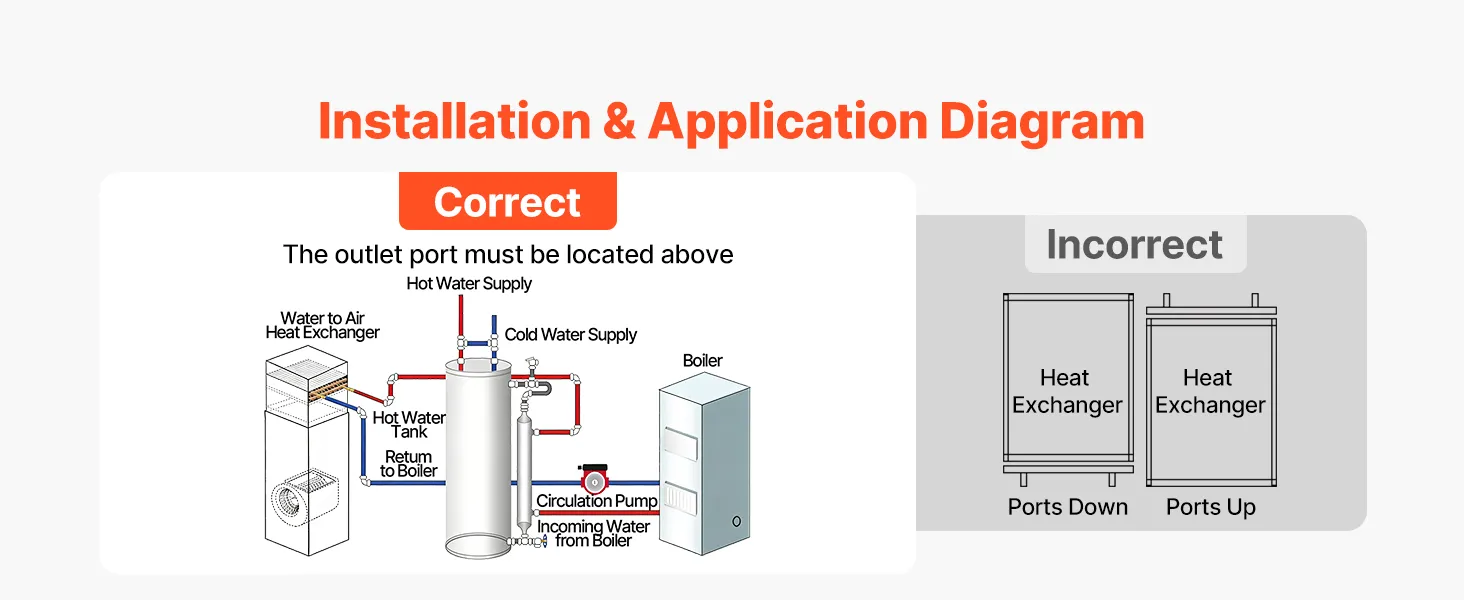

Uzstādīšanas shēma

Shēma parāda pieslēguma izvietojumu un norāda, ka izejas pieslēgumam jāatrodas augstāk. Tajā redzams apkures mezgla savienojums ar cirkulācijas sūkni un katlu, kā arī brīdinājums nevirzīt portu uz leju.

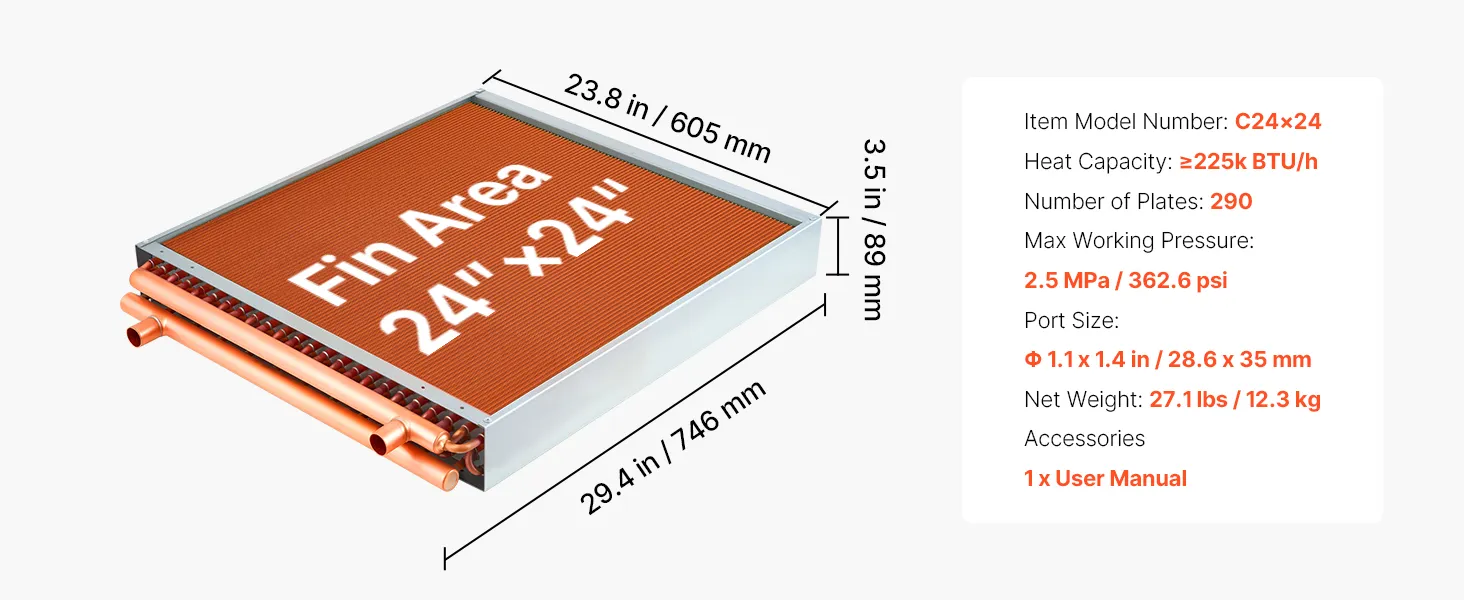

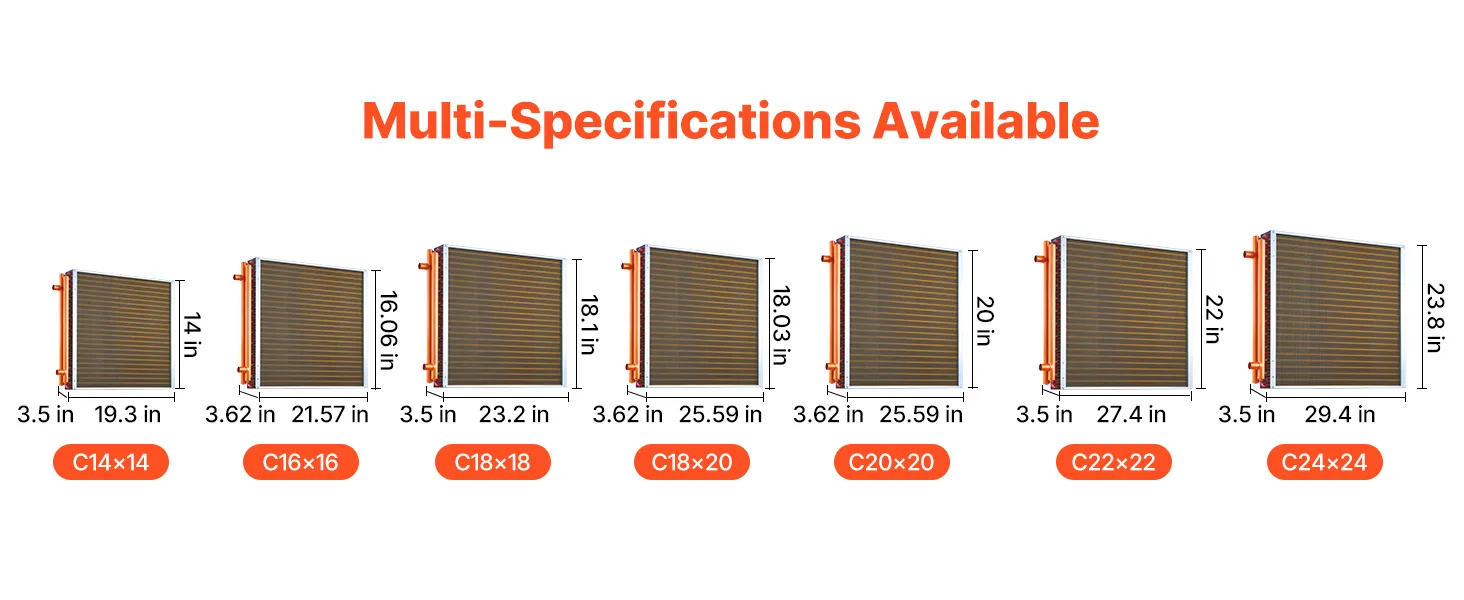

Pieejamie izmēri

• Modelis: C24×24
• Siltumapmaiņas laukums: 24 × 24 in / 610 × 610 mm
• Ribu skaits: 290
• Maksimālais darba spiediens: 2,5 MPa / 362,6 psi
• Porta izmērs: 1,1 × 1,4 in / 28,6 × 35 mm
• Neto svars: 27,1 lbs / 12,3 kg
• Izstrādājuma izmēri: 29,4 × 23,8 × 3,5 in / 746 × 605 × 89 mm

Šis bloks apkopo svarīgākos tehniskos parametrus, kas raksturo modeli C24×24. Tajā ietverti izmēri, spiediena un masas dati, lai varētu pārbaudīt saderību ar sistēmu.

Apkure mājoklī

Siltummainis ir piemērots dzīvojamai apkurei, kur karsts ūdens tiek izmantots gaisa sildīšanai. Tas ir viens no norādītajiem pielietojuma veidiem.

Siltumnīcām

Šis ūdens–gaisa siltummainis ir piemērots arī siltumnīcām. To var izmantot telpās, kur nepieciešama gaisa sildīšana augu audzēšanas vajadzībām.

Āra malkas krāsnīm

Modelis paredzēts lietošanai kopā ar āra malkas krāsnīm. Tas ļauj pārnest karstā ūdens siltumu uz gaisu, izmantojot pieslēgtu apkures sistēmu.

Garāžām

Garāžu lietojums ir norādīts starp piemērotajām pielietojuma jomām. Tas ir noderīgi slēgtu telpu gaisa apkurei.

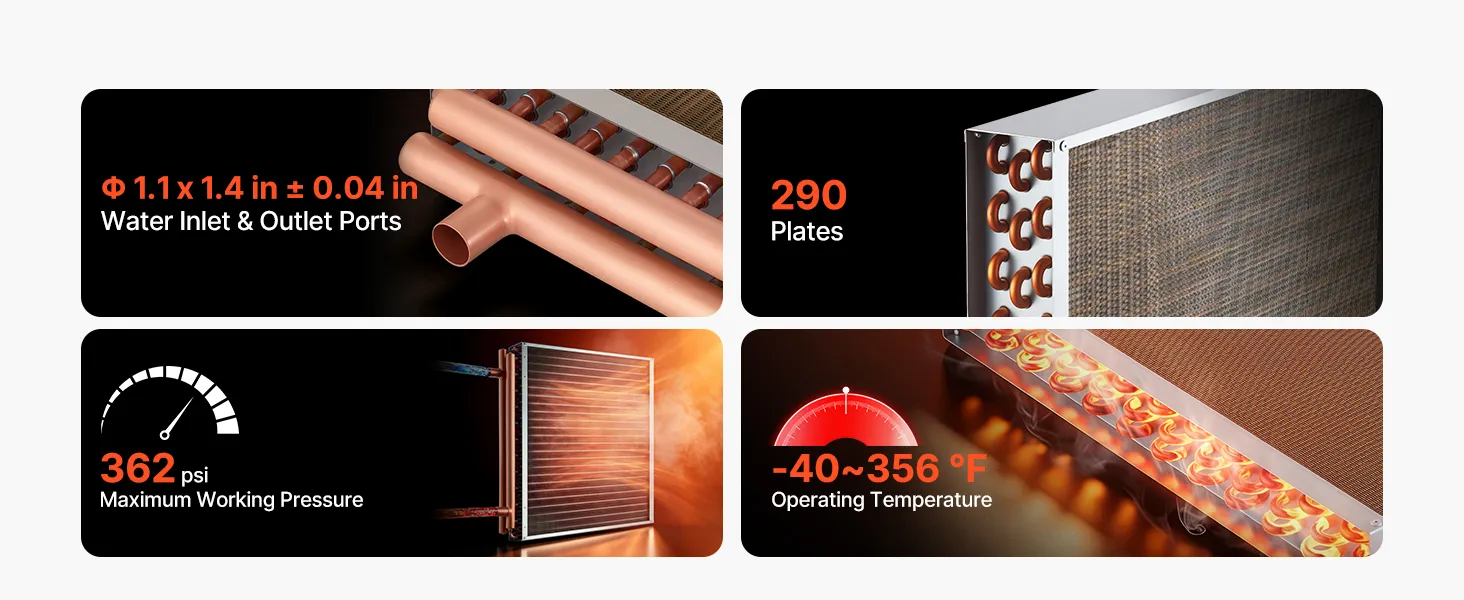

Pieslēgumi un porta izmērs

Ieejas un izejas portu izmērs ir 1,1 × 1,4 in ± 0,04 in / 28,6 × 35 mm ± 1 mm. Pirms iegādes jāpārbauda, vai porti atbilst paredzētajam savienojumam.

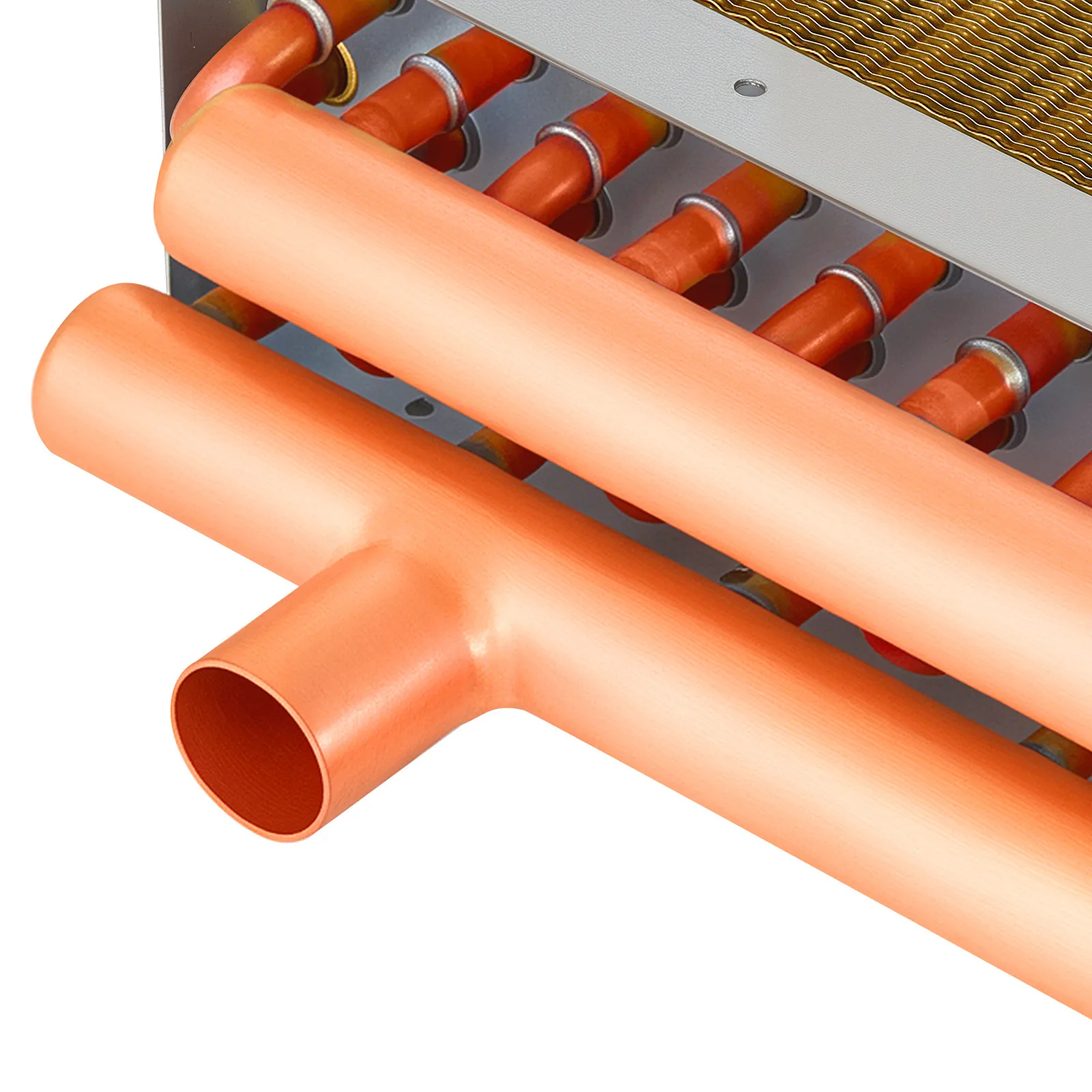

Bezšuvju vara caurules

Viena gabala bezšuvju konstrukcija palīdz izturēt augstu temperatūru un augstu spiedienu. Tā ir veidota ilgtermiņa lietošanai un palīdz pretoties sasalšanas izplešanās ietekmei.

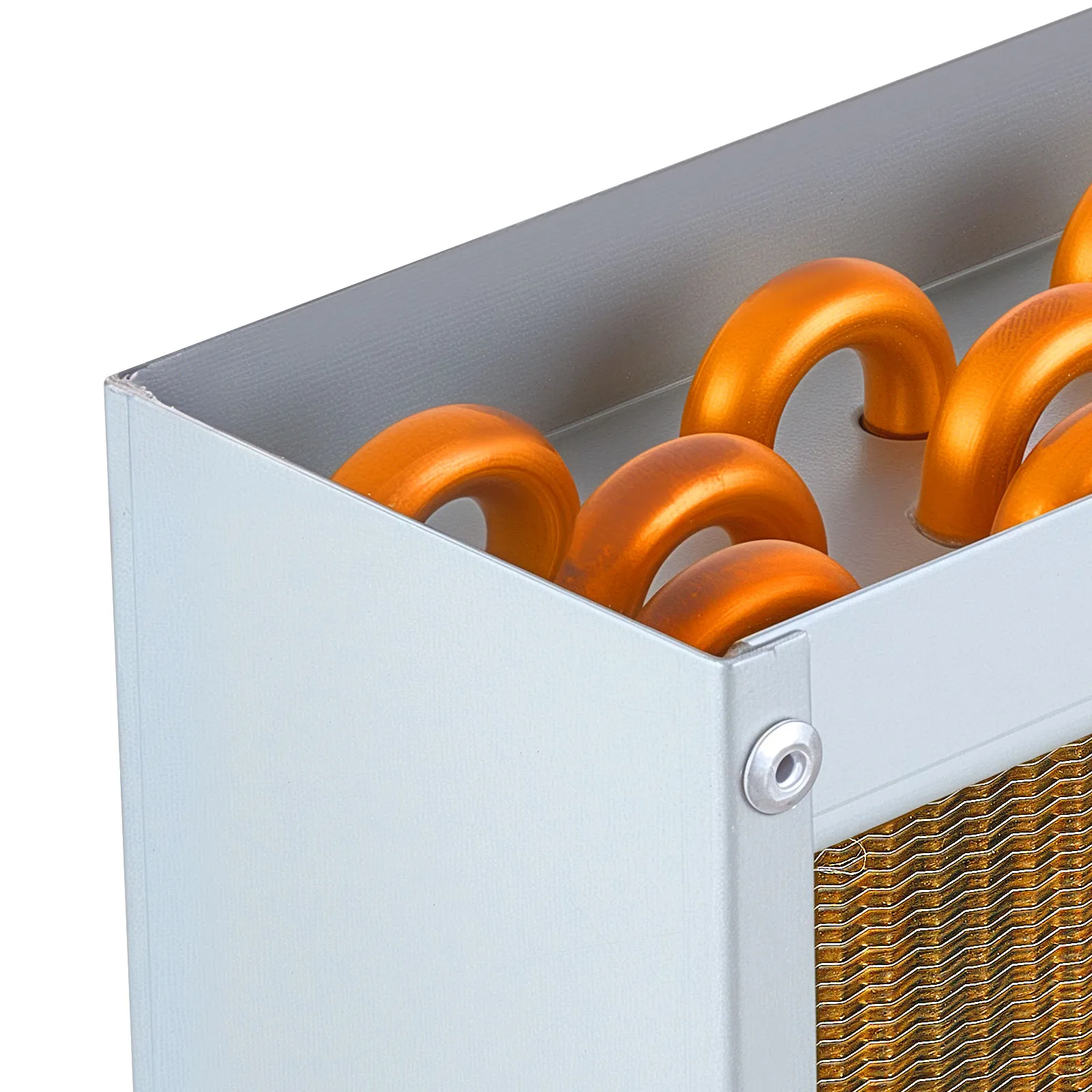

Cinkota tērauda plāksne

Cinkota tērauda plāksne kalpo kā stingrs un droši nostiprināts korpusa elements. Tā nodrošina izturību pret rūsu un palīdz uzturēt stabilu darbību.

Funkcijas un pielietojums

• Vara caurules un alumīnija ribas palielina siltumvadītspēju un nodrošina sildīšanas jaudu līdz 225k BTU/h
• Efektīvais siltumapmaiņas laukums ir 24 × 24 in ar 290 ribām un 3 rindām bezšuvju 3/8 in vara cauruļu
• Epoksīda pārklājuma ribas palīdz samazināt nosēdumus; darba temperatūras diapazons ir no -40 līdz 356 °F
• Vakuuma cietlodēšana un noplūžu pārbaude paredzēta uzticamai un ilgstošai darbībai
• Piemērots dzīvojamai lietošanai, āra malkas krāsnīm, lielām fermām, hidroponikas telpām, komerciālai apkurei un dzesēšanai, piespiedgaisa apkurei un hibrīdām sistēmām

Šis siltummainis ir izstrādāts, lai uzlabotu siltuma pārnesi. Norādītais darba temperatūras diapazons ir no -40 līdz 356 °F, kas palīdz raksturot tā izmantošanas robežas dažādās sistēmās.

Tehniskie dati

• Modeļa numurs: C24×24
• Siltuma jauda: ≥225k BTU/h
• Plāksnes laukums: 24 × 24 in / 610 × 610 mm
• Ribu skaits: 290
• Maksimālais darba spiediens: 2,5 MPa / 362,6 psi
• Porta izmērs: 1,1 × 1,4 in / 28,6 × 35 mm
• Neto svars: 27,1 lbs / 12,3 kg
• Izstrādājuma izmēri: 29,4 × 23,8 × 3,5 in / 746 × 605 × 89 mm

Tehnisko datu bloks apkopo galvenos pārbaudāmos rādītājus vienuviet. Tas palīdz salīdzināt modeli C24×24 ar uzstādīšanas vietu un sistēmas prasībām.
