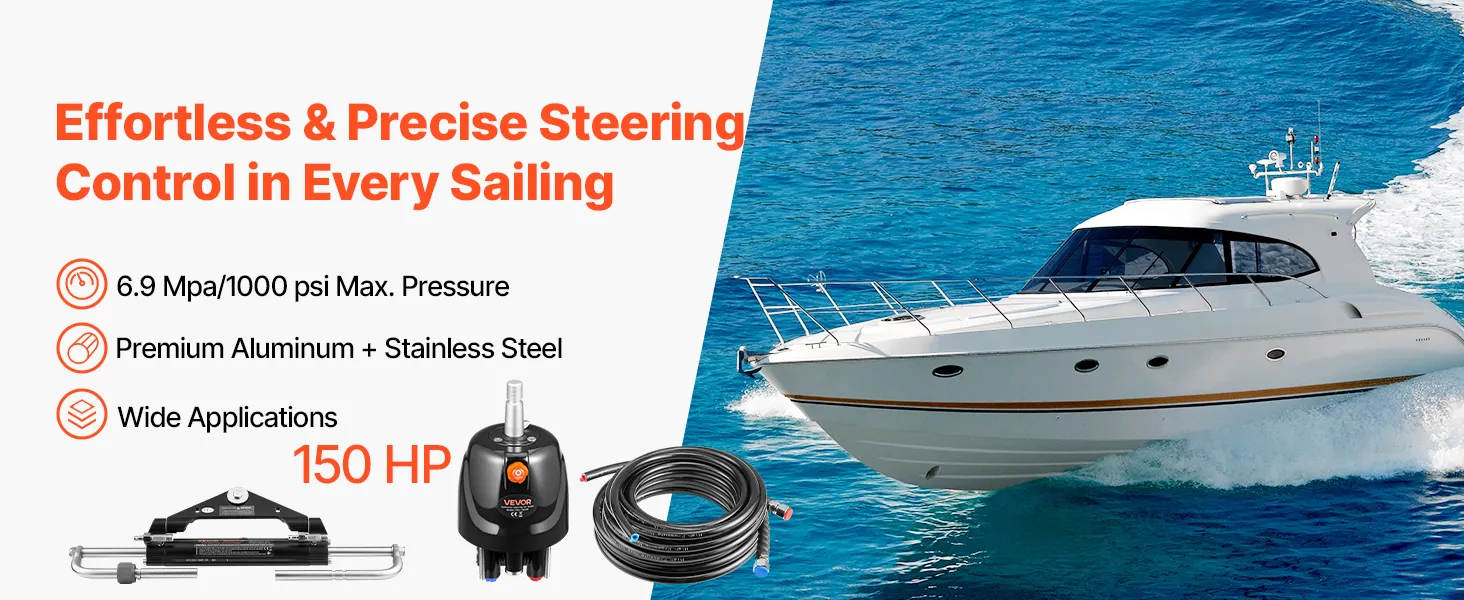

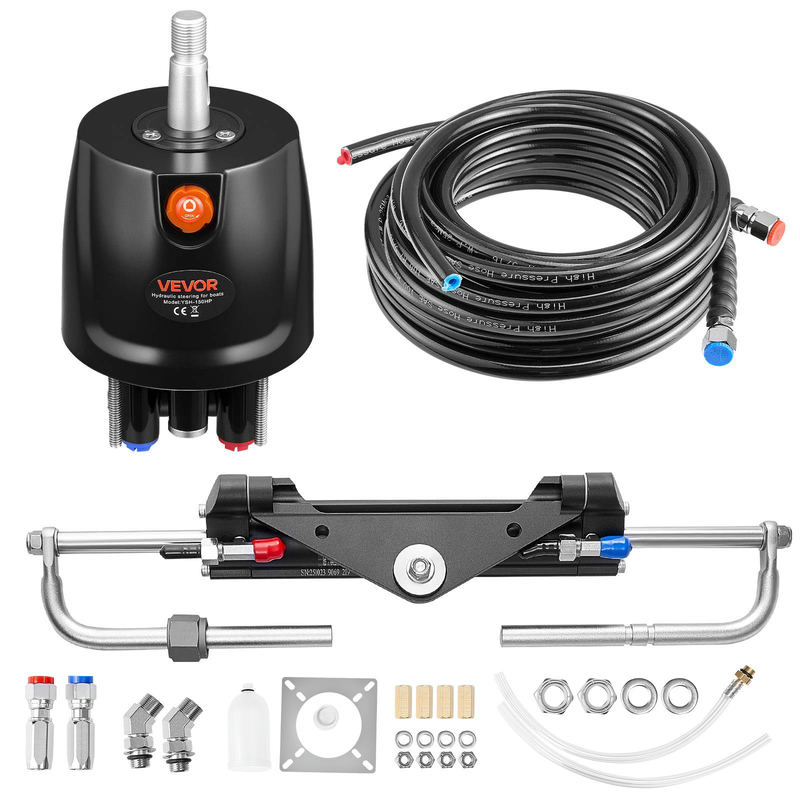

Hidrauliskās stūres sistēma YSH-150HP 150 HP

Stūrēšanas vadība uz ūdens

Paredzēta vienas stūres vietas un viena dzinēja laivām, šī hidrauliskās stūres sistēma nodrošina vienmērīgu un precīzu vadību kruīzeriem, centra konsolēm un makšķerēšanas laivām. Komplektā ir augstspiediena helm pumpis, kompakts hidrauliskais cilindrs un divas pret koroziju izturīgas augstas stiprības šļūtenes, kas palīdz saglabāt stabilu darbību sarežģītos jūras apstākļos.

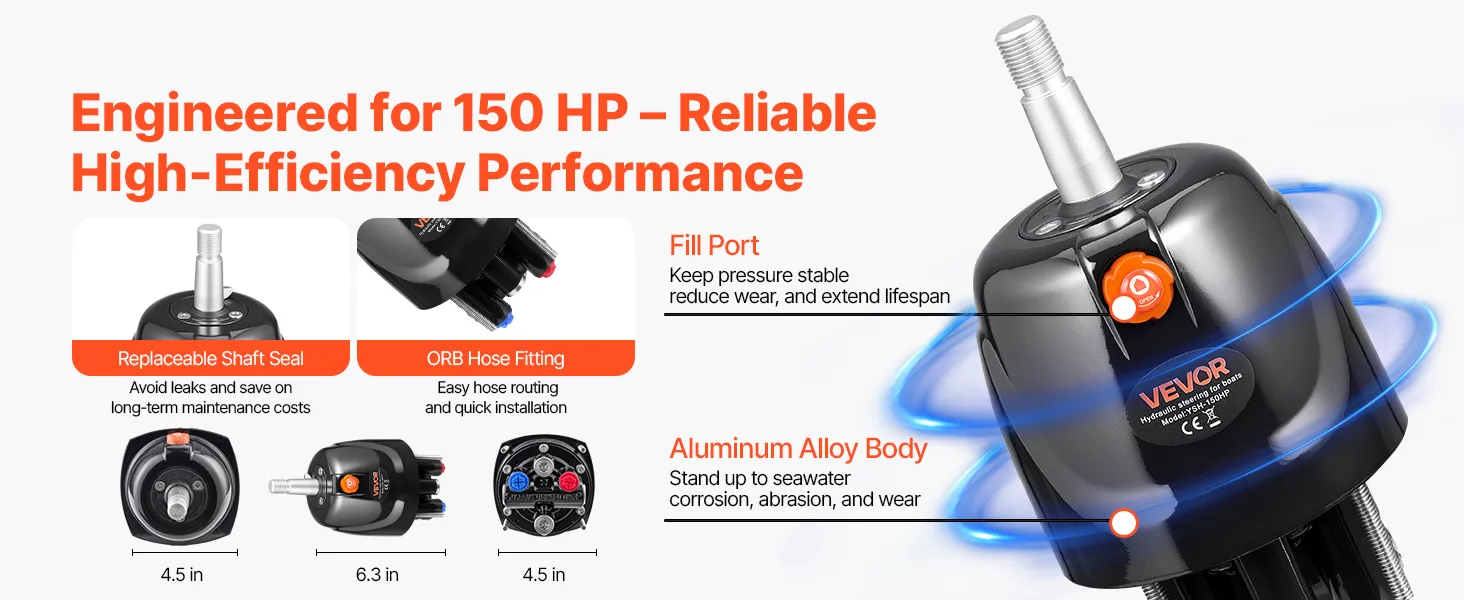

Helm pumpis

Helm pumpim ir alumīnija sakausējuma korpuss, uzpildes atvere, nerūsējošā tērauda ORB savienojumi un nomaināms vārpstas blīvējums. Tas paredzēts darbam līdz 6,9 MPa/1000 psi un veidots ilgstošai lietošanai jūras vidē.

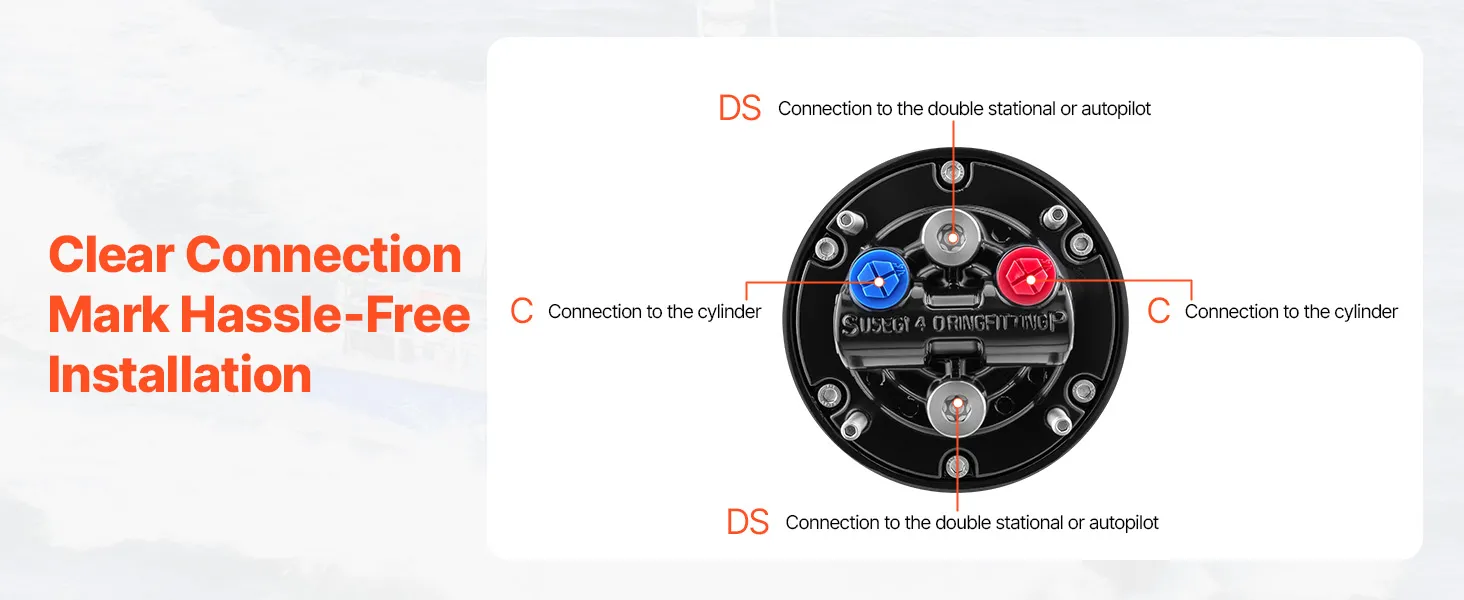

Savienojumu marķējums

Uz pumpja pamatnes ir skaidri iezīmēti savienojuma punkti cilindram un stūres sistēmas līnijām. Šāds marķējums atvieglo montāžu un palīdz pareizi pieslēgt līnijas uzstādīšanas laikā.

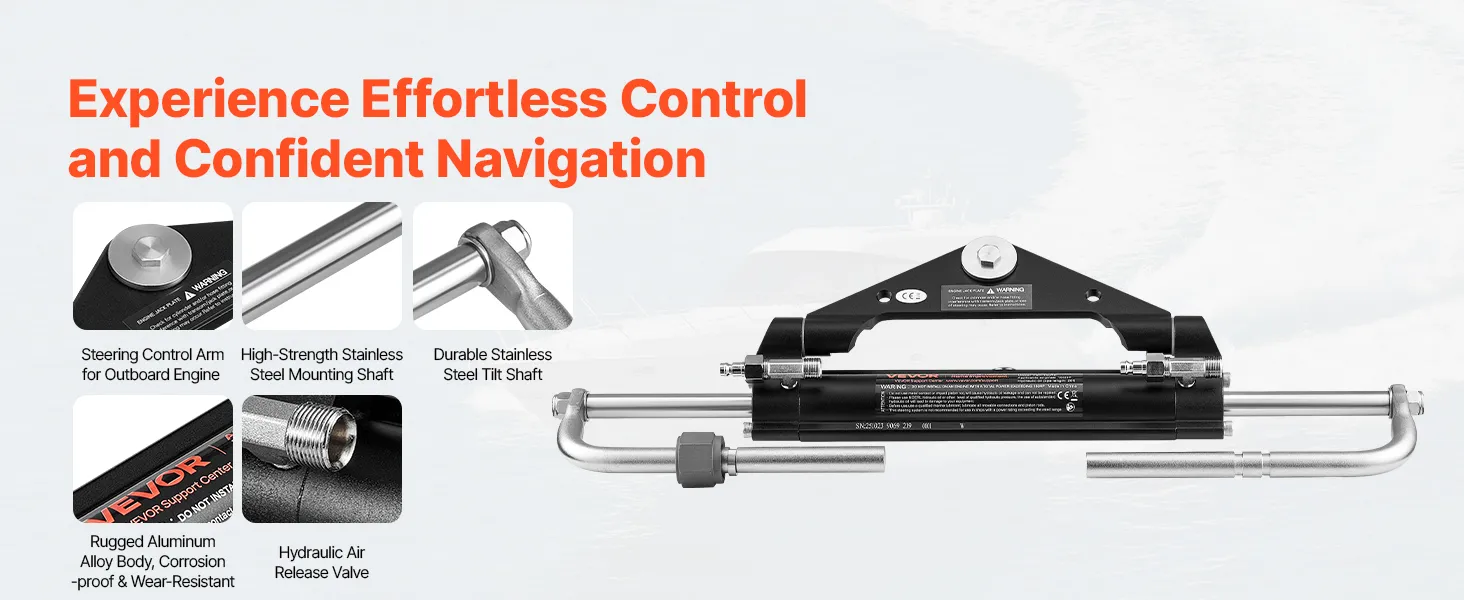

Hidrauliskais cilindrs

Cilindra mezgls ir veidots no alumīnija sakausējuma un 304 nerūsējošā tērauda, bet montāžas detaļas nodrošina stingru stiprinājumu pie motora vadības sviras un slīpuma stieņa. Komplektā minētais cilindrs ir kompakts, ar pastiprinātu blīvējumu konstrukciju, lai saglabātu vienmērīgu stūrēšanu arī jūras slodzēs.

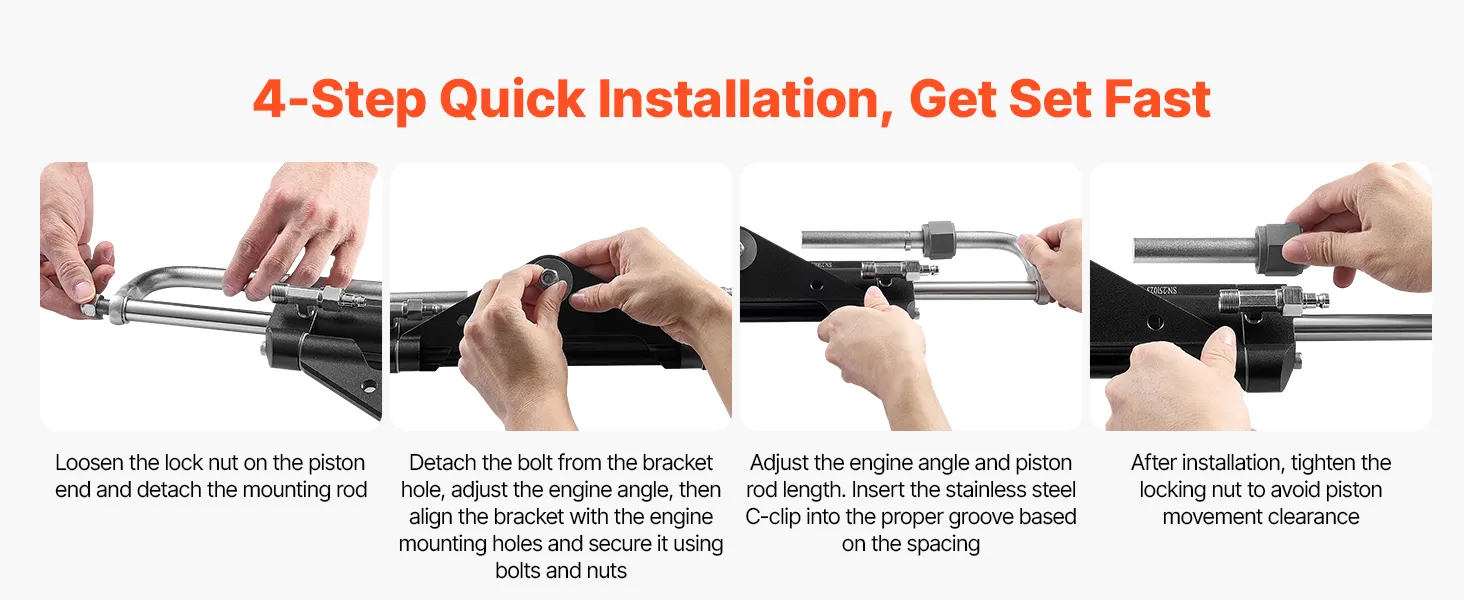

Uzstādīšanas secība

Montāžas attēli rāda praktisku uzstādīšanas secību: vispirms atbrīvo bloķēšanas uzgriezni un noņem stiprinājuma stieni, pēc tam noregulē motora leņķi un pieslēdz cilindru pie atbilstošajām stiprinājuma vietām. Pēc uzstādīšanas jāpievelk fiksācijas uzgrieznis, lai novērstu virzuļa nevēlamu kustību un saglabātu pareizu atstarpi.

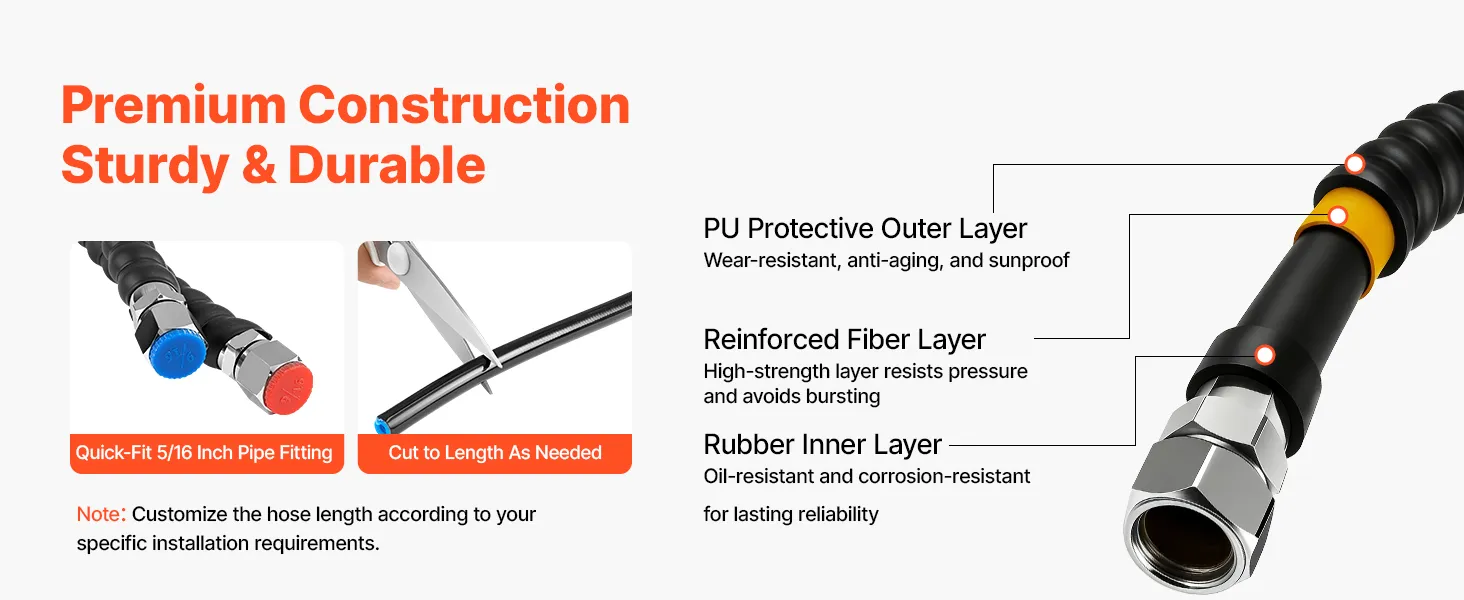

Hidrauliskās šļūtenes

Komplektā esošās divas šļūtenes ir 24 ft jeb 7,32 m augstas stiprības līnijas ar 5/16 collu ātrsavienojumu. Tās paredzētas pret liekšanos, plīšanu un noplūdi, nodrošinot drošu montāžu atbilstoši konkrētajai konfigurācijai.

Savietojamība ar dzinējiem

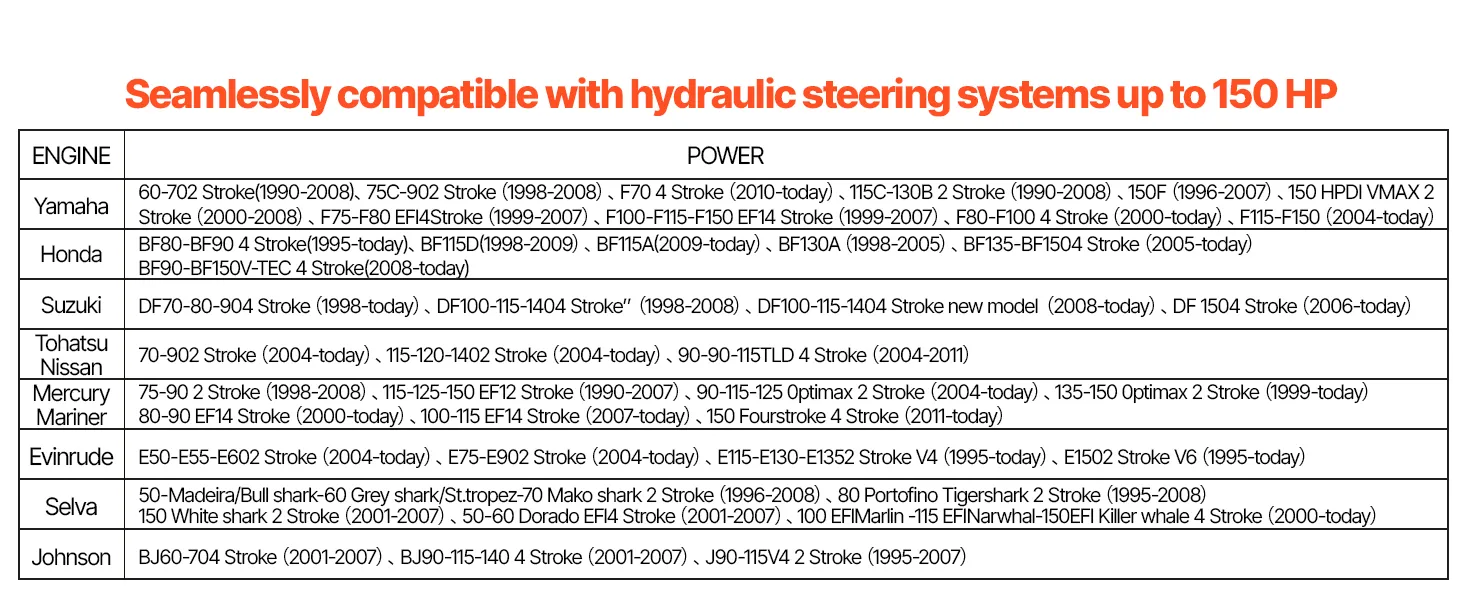

Šī sistēma ir paredzēta laivām ar hidraulisko stūres iekārtu līdz 150 HP, un materiālu tabula rāda saderību ar kruīzeriem, centra konsolēm, ātrumlaivām un zvejas laivām. Šī savietojamība palīdz izvērtēt, vai komplekts atbilst konkrētajam viendzinēja izkārtojumam.

Zvejas laivām

Šajā bloka attēlā komplekts ir parādīts uz zvejas laivas, uzsverot tā piemērotību aktīvai lietošanai uz ūdens. Hidrauliskā stūre šādā konfigurācijā palīdz saglabāt precīzu vadību, kad nepieciešama stabila manevrēšana.

Burulaivām

Burulaivas attēls parāda, ka sistēmu var izmantot arī mazākām buru jahtām ar hidraulisku stūrēšanu. Šeit uzsvars ir uz to, ka komplekts paredzēts dažādiem viendzinēja risinājumiem, nevis tikai motorlaivām.

Ātrumlaivām

Ātrumlaivas ainā redzams, ka komplekts ir domāts arī laivām, kur svarīga precīza un viegla stūrēšana pie lielāka ātruma. Pumpja un cilindra kombinācija palīdz nodrošināt vienmērīgu vadību hidrauliskajā sistēmā.

Glābšanas laivām

Glābšanas laivas attēls parāda vienu no paredzētajiem lietojumiem jūras vidē. Komplekta uzbūve ar izturīgām šļūtenēm un metāla komponentēm ir piemērota darbam, kur nepieciešama uzticama stūrēšanas reakcija.

Raksturlielumi un lietojums

Svarīgākie parametri:

• Piemērots piekarināmiem dzinējiem līdz 150 HP un nodrošina 5,5 apgriezienus no viena gala līdz otram.
• Pumpis paredzēts 6,9 MPa/1000 psi darbam; tam ir pretvārsts, uzpildes atvere, nerūsējošā tērauda ORB savienojumi un nomaināms vārpstas blīvējums.
• Kompaktais cilindrs ir veidots, lai ietilptu dažādos laivu tipos, bet pastiprinātā blīvējuma struktūra palīdz nodrošināt vienmērīgu kustību nelabvēlīgos apstākļos.
• Komplektā ir 2 x 24 ft augstas stiprības šļūtenes ar maksimālo darba spiedienu 25 MPa un 5/16 collu ātrsavienojumu.
• Savietojama ar kruīzeriem, centra konsolēm, ātrumlaivām un zvejas laivām ar piekarināmo dzinēju risinājumiem.

Komplekts apvieno pumpi, cilindru un divas šļūtenes vienai hidrauliskās stūres sistēmai līdz 150 HP. Tas ļauj uzstādīt risinājumu ar skaidri norādītiem savienojumiem un tehniskām robežām, kas palīdz izvēlēties atbilstošu laivas konfigurāciju.

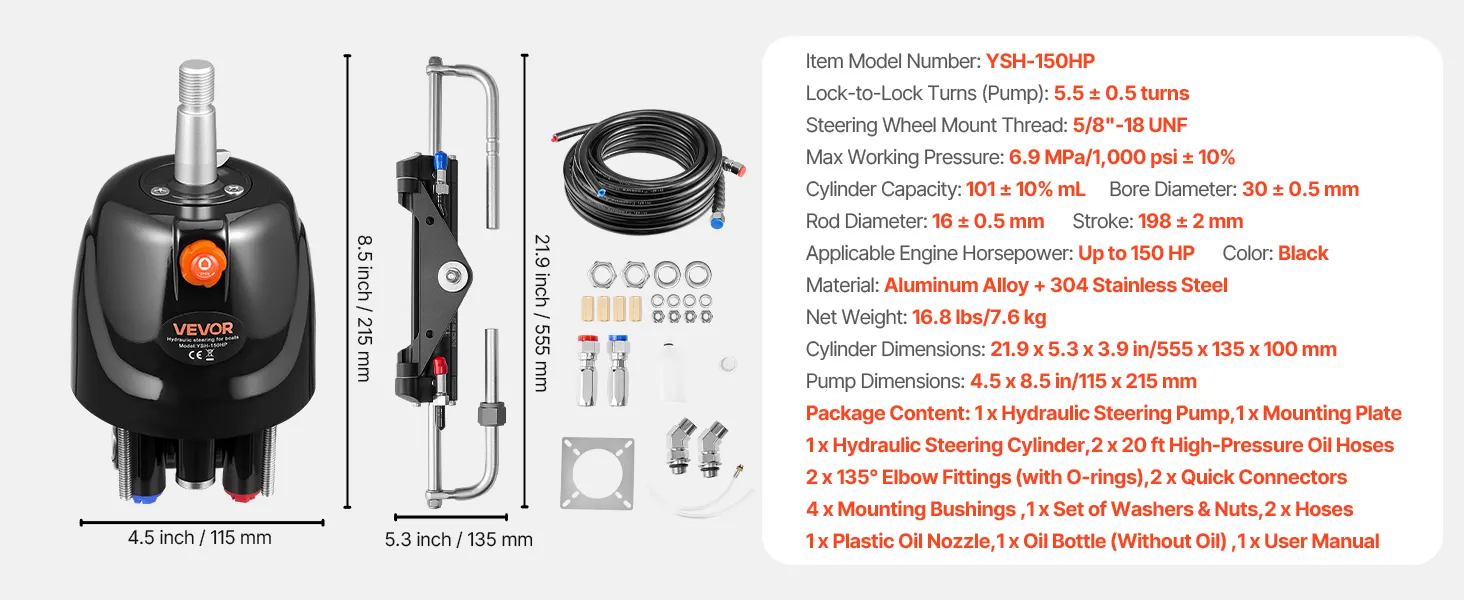

Tehniskie dati

Modeļa un izmēru dati:

• Modeļa numurs: YSH-150HP
• Pumpja stūrēšanas apgriezieni no gala līdz galam: 5.5 ± 0.5 apgriezieni
• Stūres rata stiprinājuma vītne: 5/8"-18 UNF
• Maksimālais darba spiediens: 6.9 MPa/1,000 psi ± 10%
• Cilindra tilpums: 101 ± 10% mL
• Urbuma diametrs: 30 ± 0.5 mm
• Stieņa diametrs: 16 ± 0.5 mm
• Gājiens: 198 ± 2 mm
• Piemērojamā dzinēja jauda: līdz 150 HP
• Krāsa: melna
• Materiāls: alumīnija sakausējums + 304 nerūsējošais tērauds

Šie dati raksturo komplekta modeli, spiediena robežas, saderības jaudu un galvenos konstrukcijas izmērus. Tie palīdz salīdzināt komplektu ar laivas esošo iekārtojumu un pārliecināties par atbilstību uzstādīšanas vietai.
